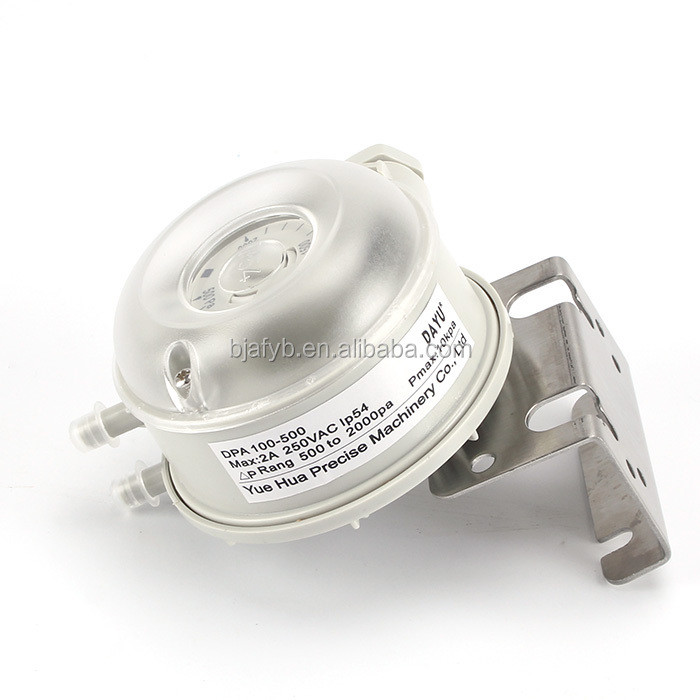

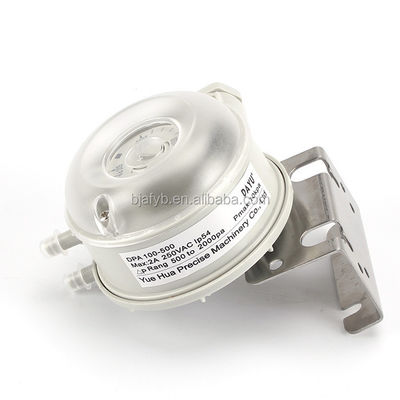

100 1000PA Pressione dell'aria e del vuoto Interruttori di pressione differenziale con personalizzazione

L'interruttore di differenza di pressione controlla lo stato dello schermo filtrante, del ventilatore e del flusso d'aria nel condotto d'aria.L'interruttore di differenza di pressione del flusso d'aria è utilizzato per l'aria nel sistema di condizionamento d'aria o di ventilazione, quali la sala pulita, il filtro intelligente per ventilatori di edifici, la protezione dell'ambiente, il controllo del ventilatore e del ventilatore, il controllo del filtro e del ventilatore, il controllo del fluido e del livello, il controllo del flusso di gas.

Inoltre il monitoraggio e l'interruttore di flusso dei filtri dei gas non combustibili e dei gas non corrosivi

Caratteristica:

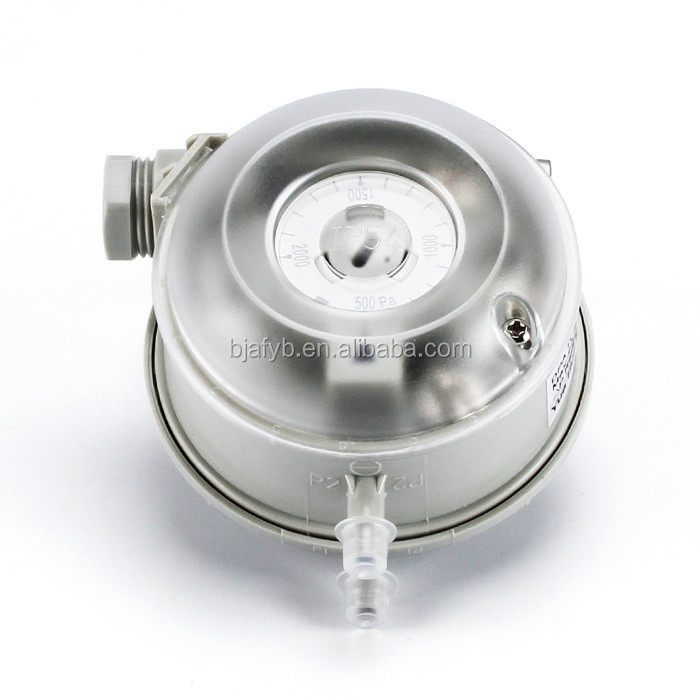

Attraverso la manopola, la gamma di differenze di pressione può essere impostata liberamente, il che soddisfa pienamente i requisiti di allarme di differenze di pressione dello schermo filtro dell'unità AHU.Il materiale di pellicola di gas resistente alle alte temperature assicura l'azione sensibile sotto la piccola differenza di pressione. L'interruttore a doppio tiro a polo singolo consente all'utente di scegliere liberamente se utilizzare i nodi normalmente aperti o normalmente chiusi. L'installazione è semplice.e il supporto combinato è conveniente per l'installazione verticale e orizzontaleLa temperatura media è nell'intervallo di - 15 / + 60 °C. La calibrazione di produzione del bo603 è a temperatura ambiente ed è anche installata vicino alla temperatura ambiente.La condensazione del vapore acqueo può verificarsi in un sistema ad alta umidità. Durante l'installazione, prestare attenzione alla direzione verso il basso dell'ugello di connessione del tubo.P1 alla fine di alta pressione (marcato con "+") P2 alla fine di bassa pressione (marcato con "-").

Descrizione del diagramma di cablaggio:

Se la differenza di pressione effettiva è inferiore al valore impostato e i contatti 1-2 sono accesi, se la differenza di pressione effettiva è maggiore del valore impostato, i contatti 1-3 sono accesi.

questioni che richiedono attenzione:

Se l'installazione dell'interruttore di pressione differenziale non è conforme alle istruzioni di cui sopra e le due porte sono rivolte verso il basso,la differenza di pressione di rilevamento del punto di commutazione si discosterà di 20 Pa, che è determinato principalmente dal principio dell'interruttore di pressione differenziale (una pellicola di gas molto sottile nell'interruttore di pressione differenziale sarà divisa internamente in due camere,se la pellicola di gas non è installata verticalmente ma orizzontalmente, l'autopeso della pellicola del gas stesso influenzerà il rilevamento della differenza di pressione del gas).

Evitare scosse elettriche o danni all'apparecchiatura.

La connessione del filo deve essere completata e lo stato della connessione deve essere controllato prima dell'uso.

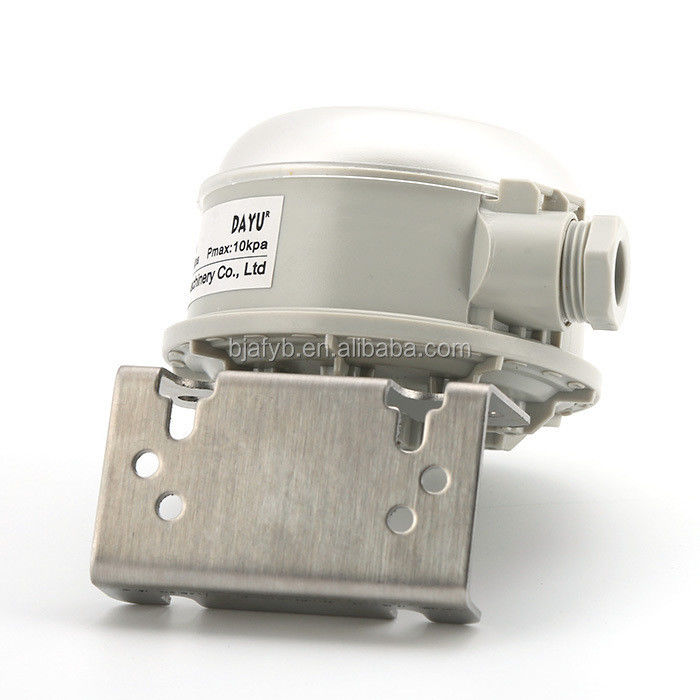

Prima dell'uso, il foro di installazione del tubo di plastica deve essere perforato e il supporto "Z" deve essere installato in loco (configurazione standard).

Assicurarsi che la superficie di montaggio abbia vibrazioni minime o non vi siano e che l'interruttore possa essere fissato direttamente sulla condotta, sul riscaldatore o sul pannello.

Marchio di posizionamento della connessione a pressione: + (alta pressione) e - (bassa pressione o pressione statica)

Parametri tecnici:

Pressione massima: 10 KPA

Medio a pressione: aria, gas non infiammabili e non corrosivi

Livello di protezione: IP54

Connessione elettrica: connettore dell'amplificatore o terminale a vite

Capacità dell'interruttore: 1,5A (0,4A) / 250VAC

Direzione di installazione: verticale (direzione di installazione standard)

Temperatura di lavoro ammissibile: - 20 - + 85 °C

Pressione minima di partenza: standard: 20 Pa; punto di impostazione e spazio libero regolabili

Temperatura di conservazione: - 40-85 °C

Disponibilità minima di partenza: 10Pa (intervallo: 20 ~ 30Pa)

Materiale della membrana: silicio

Diametro del tubo di plastica: Φ 6,2 mm Ciclo di servizio: > 100000 volte

Peso: 100 g

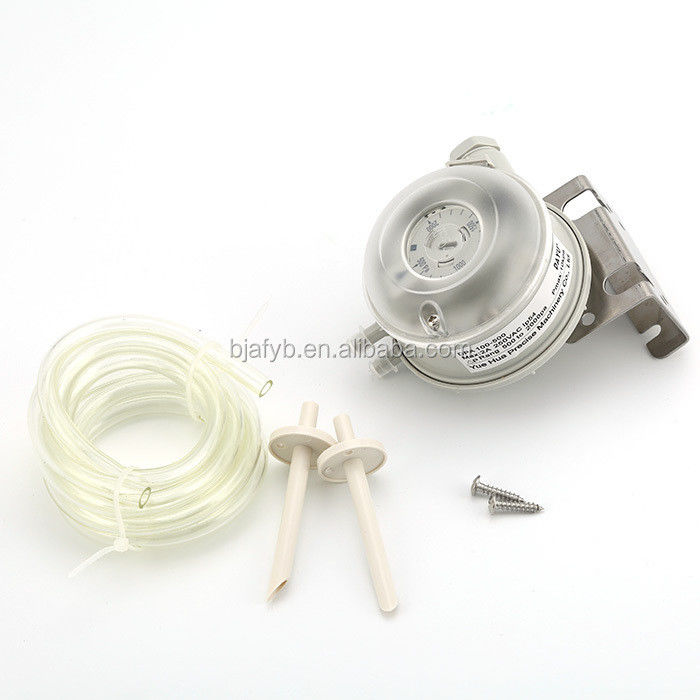

accessori tubi di silicone lunghi 2 m

2 collegamenti con viti di montaggio

Due viti a scatto automatico per il montaggio dell'alloggiamento

3 terminali a vite per le condotte esterne

Specifica e modello:

Intervallo di pressione del modello di ordine

AF604-200 20-200Pa

AF604-300 30-300pa

AF604-500 50-500Pa

AF604-1000 100-1000pa

AF604-2000 500-2000Pa

AF604-2500 1000-2500Pa

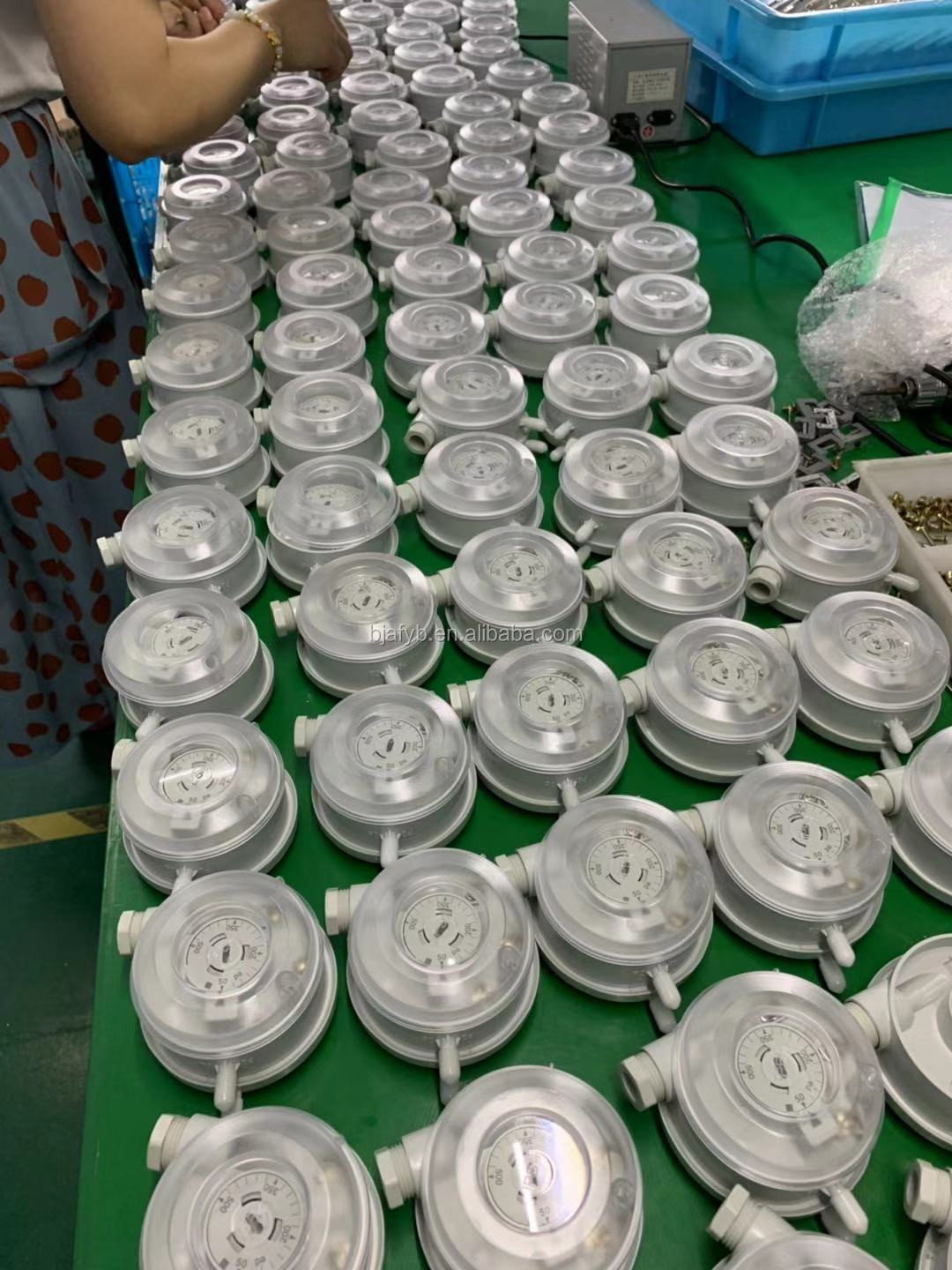

Beijing aifanpeng Instrument Co., Ltd è stata fondata nel 2011, specializzata in sistemi di automazione degli edifici.sensore di velocità del vento, sensore di anidride carbonica, sensore di pressione differenziale, interruttore di pressione.

La maggior parte dei nostri prodotti ha superato la certificazione CE e alcune altre certificazioni di qualità cinesi. In molti musei, ospedali e alberghi, è possibile trovare i nostri sensori e attuatori.

Perseguiamo prodotti di alta qualità e forniamo un eccellente servizio post-vendita professionale.

Non vedo l'ora di stabilire rapporti commerciali con voi.

Q1: Come ottenere l'ultimo prezzo?
Mi dica i modelli, la quantità e altri requisiti speciali.
D2: Posso avere un ordine di campione?
Sì, benvenuto a testare e controllare la qualità.
D3: Condizioni di pagamento?
100% T/T in anticipo.
D4: Tempo di consegna?
Circa una settimana.
D5: Spedizione?
DHL, UPS, TNT, FedEx ecc.
Q6: È disponibile OEM/ODM?
Sì, è disponibile.
Si prega di contattare il fornitore se ha bisogno di ulteriori informazioni o aiuto.
